■  R/G/B/H/V 의 5 BNC Connector
■  외부기기와의 통신상태 확인을 위한 LED내장
■  전원이 Off 되어도 스위칭 상태복원
■  출력이 2개로 구성되어 Monitoring 가능
■  전원은 별도의 Shelf 로 구성
■  RS-232C(422) 통신보유





■  입력 32CH, 출력 1CH +1CH(Monitoring)
■  영상
  - In Put
   R,G,B 1Vp-p 75Ω
   H,V   1~4Vp-p TTL
   Connector : 5 BNC(Female)
  - Out Put
   R,G,B 1Vp-p 75Ω
   H,V   1~4Vp-p TTL
   Connector : 5 BNC(Female)
■  Bandwidth : 600MHz
■  CONTROL : RS-232C(9600bps, 8Bit, 1Bit, Non)
■  POWER : AC220V 60Hz(70W)
■  SIZE

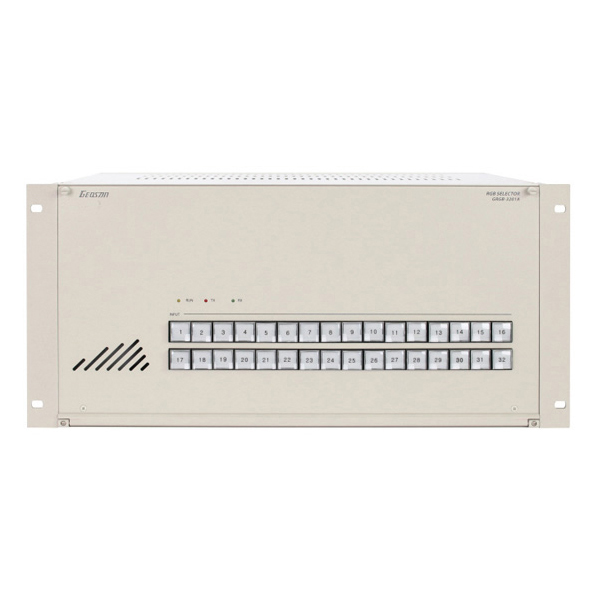

  - RGB-3201 : 483mm×222.5mm×300mm (7Kg)
  - Power Shelf : 483mm×44.5mm×300mm (5Kg)
