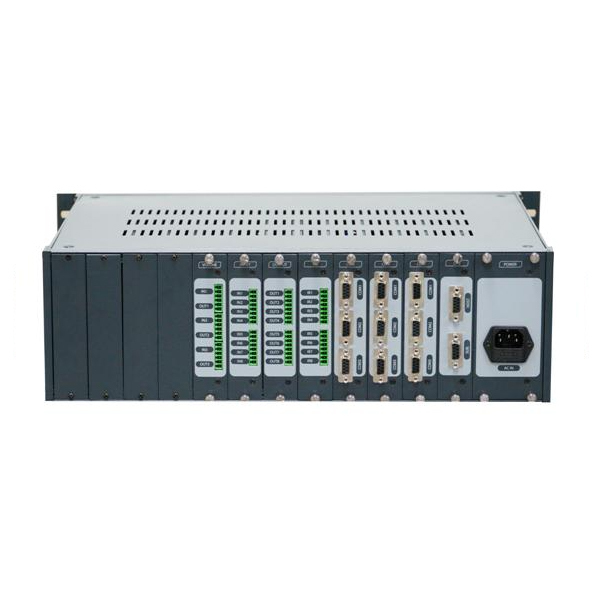

■  후면 CARD 삽입 형 구조로 각종 조합 및 변경이 간단
■  각 CARD간의 Fifo Memory를 사용한 통신구조
■  CPU 및 POWER가 내장되어 있는 일체형 구조
■  최대 11 Card를 장착할 수 있는 11 Slot





■  CPU BOARD
  - System Error Check기능(Slot별 보드 탐색기능포함)
  - Slot에 Insert된 Board의 Data 수렴 및 처리기능
  - CPU : 80C31
  - Memory : 32K
  - Serial Port : RS-232C/422 2PORT
  - Board내 통신 : FIFO IDT7201

■  POWER BOARD
  - 입력전원 : AC 85V ~264V
  - 출력전원 : DC ±12V
  - POWER  : Suntronix SF30-DDW

■  SIZE : 483mm×133.5mm×305mm (7Kg)



■  OPTION BOARD

  - SERIAL COM BOARD(GSCOM-232-3C) : Serial Control Board (Max 3Port)

  - IR CONTROL BOARD(GSIR-8C) : 적외선신호 Control Board (Max 8Port)

  - INPUT CONTROL BOARD(GSIN-8C) : 접점 및 전원신호 Control Board (Max 8Port)

  - OUTPUT CONTROL BOARD(GSOUT-8C) : Dry Contact신호 Control Board

                                                                 (Max 8Port)

  - VOLUME CONTROL BOARD(GSVOL-3C) : Audio Volume Control Board

                                                                 (Max 3Port)

  - LAN INTERFACE BOARD(GSLAN) : LAN Interface Board (1Port)
